1.1 根据对数据中心断电后机房温度变化情况的模拟可知,市电断电后 IDC 机房的温度变化情况主要有以下三个步骤:
1)断电至油机启动这段时间内 IT 设备的发热量引起机房的温度升高。
2)空调启动后当空调制冷量没有达到 IT 设备发热量时,将继续引起机房温 度升高,当空调制冷量等于 IT 设备发热量时,此时机房的温度达到最高。
3)空调制冷量超过 IT 设备发热量时,此时机房温度开始降低直至达到正常 温度。 数据中心断电后,空调末端设备会有两种情况:一、末端设备可由 UPS 电源 供电;
1.2 末端设备不能由 UPS 电源供电,下文对两种情况做详细说明。
当遇到市电断电时,此时空调制冷机组无法正常运行,但是其末端设备由于 有 UPS 电源供电还可以继续工作,那么这时机房里的换热主要是对流换热。此时 IT 设备产生的热量一部分导致设备温度上升,一部分导致机房内空气温度上升。
针对电子器件冷却的问题:对水平板热面向上与向下的情形,其均匀热流密 度条件下平均表面传热系数的计算式:
其中:C:单晶硅比热容; :单晶硅密度;V:单晶硅体积; :IT 设备 与其周围环境温差;q:热流密度;t:温升时间;B、m:无量纲数;g:重力加 速度; :流体膨胀系数;L:特征长度; :空气导热系数;
A:对流换热面积; :空气动力粘度。

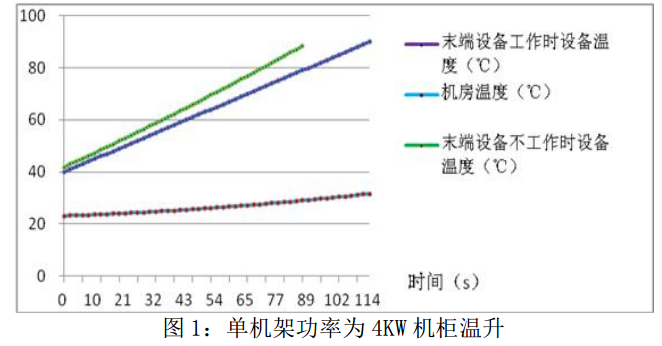

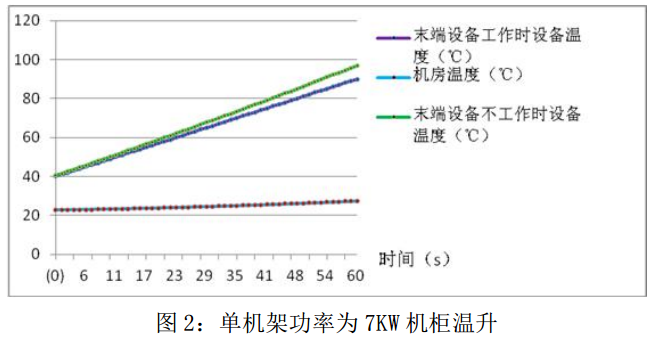

根据上式对一个面积为 500 ㎡,高为 4 米,放置 200 台单机架功率为 4KW/7KW 的机柜时 IT 设备的机房,以及机房的温升情况进行计算,可得如下结果:
