水蓄冷罐典型架构和原理

一级泵串联设计

在一级泵系统里，把水蓄冷罐和主机串联在同一回路中工作。当主机正常供冷时，主机通过调节阀1、2和蓄冷罐向末端供冷，水泵电源由UPS提供。一级泵串联有三种工作模式，分别是保冷、充冷和放冷模式。

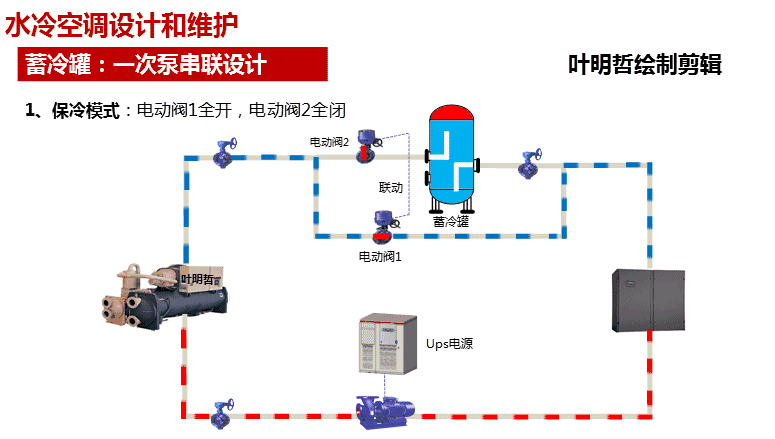

（1） 保冷模式：也就是正常运行状态，水泵和冷机处于正常运行，电动阀1打开，电动阀2关闭，冷机的产生的冷量通过电控阀1送到末端设备，回水通过水泵回到冷机，完成一个循环；水蓄冷罐处于保冷状态。

（2） 充冷模式：如果检测到水蓄冷罐温度上升，就关小电动阀1开度，部分打开电动阀2，使得部分冷水流经蓄冷罐进行充冷；

（3） 放冷模式：断电后，冷机停止工作，UPS继续为冷冻泵提供电源，这是关闭电动阀1，,全开电动阀2，蓄冷罐直接向末端释放冷量。

（4） 当市电恢复后，冷机重启完成后，关小电控阀2，开大电控阀门1的开度，控制流量，冷水机组向末端设备供冷的同时向蓄冷罐进行蓄冷。

一级泵并联设计

 一级泵并联，蓄冷罐配置独立的放冷泵，当需要不同的供冷模式时，启动相应的循环泵来完成。其中放冷泵电源由UPS提供。一级泵并联也有三种工作模式，分别是保冷、充冷和放冷模式。

（1）充冷模式：主机供冷和水蓄冷罐蓄冷期间，冷冻泵运行，蓄冷罐和系统并联运行，打开充冷阀，主机边向末端供冷，同时对蓄冷罐充冷；

（2）保冷模式：蓄冷完毕后，关闭充冷阀，主机只向末端供冷，根据蓄冷罐温度情况，适时打开充冷阀，向蓄冷罐补冷。

（3）放冷模式：断电后，冷机和冷冻泵停止工作，启动放冷泵，关闭充冷阀，UPS为充冷阀和放冷泵供电，蓄冷罐向末端供冷。

（4）当市电恢复后，冷机重启完成后，关闭放冷泵，开启充冷阀，使冷水机组向末端设备供冷的同时向蓄冷罐进行蓄冷。
